沸石转轮一体机

沸石转轮一体机：工业VOCs治理的效果集成设备

沸石转轮一体机是一种将沸石吸附浓缩与后续氧化分解（通常为催化氧化或蓄热式焚烧，RTO）功能高度集成的工业(以实际报告为主)废气（VOCs）治理设备。它通过“吸附-脱附-氧化”的连续闭环流程，实现低浓度、大风量VOCs的效果净化，兼具占地面积小、运行稳定、净化效率好的特点，广泛应用于涂装、印刷、电子、化工等行业。

一、核心工作原理：“三阶段”连续运行

沸石转轮一体机的核心是沸石转轮（吸附单元）与氧化单元的协同工作，整体流程分为三个关键阶段，且通过设备内部的自动化控制实现连续运转：

1.吸附阶段：浓缩低浓度VOCs

工业产生的低浓度、大风量VOCs废气，首优良入设备的吸附区。此时，废气穿过填充了疏水型沸石分子筛（核心吸附材料）的转轮，废气中的VOCs分子会被沸石表面的微孔结构物理吸附（类似海绵吸水），而洁净的空气则通过吸附区后直接达标排放。

这一阶段的核心作用是“浓缩”——将原本大风量、低浓度（如100-1000mg/m³）的VOCs，浓缩成小风量、浓度较高（如1000-10000mg/m³）的VOCs气体，大幅降低后续氧化处理的能耗和成本。

2.脱附阶段：释放浓度较高VOCs

随着吸附的进行，沸石转轮的吸附区会逐渐饱和，需要定期“生产”。此时，转轮缓慢转动（转速通常为0.5-5转/小时），饱和的沸石区域进入脱附区。

设备会向脱附区通入少量高温洁净气体（通常为180-220℃，来源为氧化单元的余热），高温会打破VOCs与沸石的吸附力，使VOCs从沸石微孔中脱附出来，形成浓度较高的VOCs“浓缩气”。脱附后的沸石恢复吸附能力，随转轮转动重新进入吸附区，实现循环使用。

3.氧化阶段：透彻分解VOCs

脱附产生的浓度较高VOCs浓缩气，会被引入设备集成的氧化单元（常见为催化氧化炉，部分大型设备集成RTO）。

若为催化氧化：浓缩气在催化剂（如贵金属Pd、Pt或非贵金属催化剂）的作用下，可在较低温度（250-400℃）下与氧气反应，透彻分解为性能稳定的CO₂和H₂O；

若集成RTO：则通过高温（800-900℃）焚烧实现VOCs的全部氧化。

氧化过程中产生的余热，还可回收用于脱附阶段的高温气体加热，进一步降低设备的运行能耗。

二、核心组件与作用

沸石转轮一体机的性能依赖于关键组件的协同，各核心部分的作用如下：

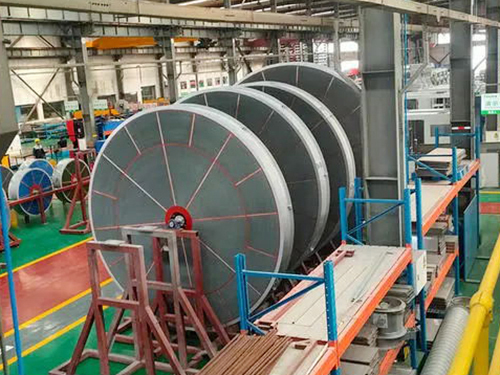

1.沸石转轮

作为设备的“心脏”，转轮通常为蜂窝状结构（增大吸附面积），载体为陶瓷或金属，内部负载疏水型沸石分子筛（如13X型、Y型沸石）。其特点是：

吸附选择性强：仅吸附VOCs，不吸附水分（避免因湿度高导致吸附效率下降）；

热稳定性好：可耐受脱附阶段的高温（200℃以上），反复生产后性能衰减慢；

寿命长：正常维护下，转轮使用寿命可达3-5年。

2.氧化单元

负责将浓缩后的VOCs透彻分解，是净化效果的关键。根据处理需求不同，氧化单元分为两类：

催化氧化单元：优势是温度低、能耗低、启动快，适合处理中低浓度、易氧化的VOCs（如苯、甲苯、乙酸乙酯）；需定期换催化剂（寿命1-3年）。

蓄热式焚烧（RTO）单元：优势是净化（＞90%）、适应范围广（可处理浓度较高或难氧化VOCs）；但能耗较高，适合大风量、浓度较高场景，通常会搭配余热回收系统。

3.气流分配与控制系统

设备内部设有阀门、风机、换热器等部件，通过PLC自动化控制系统实现：

细致控制废气、脱附气、净化气的流向和流量，确认吸附、脱附、氧化三个阶段互不干扰；

实时监控转轮转速、脱附温度、氧化温度、VOCs浓度等参数，一旦出现异常（如温度过高、浓度超标），立即触发报警或停机保护，保护设备安然运行。

4.预处理单元

部分工况下，废气中可能含有粉尘、漆雾、酸性物质等杂质，若直接进入沸石转轮会堵塞微孔或腐蚀设备，因此需在前端设置预处理单元：

粉尘过滤：通过初效/中效过滤器去除颗粒物；

漆雾捕捉：针对涂装行业废气，采用水帘柜或过滤棉去除漆雾；

酸性中和：若废气含HCl、NOx等，通过喷淋塔中和酸性物质，避免损伤沸石和催化剂。

三、核心优势与适用场景

1.核心优势

净化效率好：吸附阶段对VOCs的吸附效率可达90%以上，氧化阶段分解效率可达90%-90%，整体净化效率通常＞90%，满足严苛的环保排放标准；

能耗低：通过“吸附浓缩”减少氧化处理的风量，再结合余热回收（氧化余热用于脱附加热），相比直接处理大风量废气的设备（如直燃式焚烧炉），能耗可降低50%-80%；

占地面积小：将吸附、脱附、氧化功能集成于一体，无需单独建设吸附塔和氧化炉，节省厂房空间（相比分体式设备，占地减少30%-50%）；

运行稳定：自动化程度好，转轮生产过程连续，无“吸附-脱附”切换的间歇期，适合工业连续生产的废气处理需求。

2.适用场景

沸石转轮一体机的特性决定了其比较适合特定工况，主要应用于：

废气类型：低浓度、大风量的中低沸点VOCs（如苯系物、酮类、酯类、醇类等），尤其适合湿度较高的废气（因沸石疏水，不受水分影响）；

行业行业：汽车涂装、家具涂装、印刷包装（凹版印刷、柔版印刷）、电子制造（半导体、LCD清洗）、化工（涂料、胶粘剂生产）等行业；

不适用场景：浓度较高（＞5000mg/m³，易导致脱附后浓度过高引发安然风险）、含高沸点（沸点＞200℃，难脱附）或易聚合（如丙烯酸酯类）VOCs的废气，以及含大量粉尘、黏性物质的废气（需加强预处理，否则易堵塞转轮）。

四、日常维护与注意事项

为确认沸石转轮一体机的长期稳定运行，需重视日常维护和操作规范：

转轮维护：定期（每3-6个月）检查转轮是否有破损、堵塞，若吸附效率下降，可进行“在线清洗”（用高温洁净气吹扫）或“离线生产”（专注机构处理）；避免转轮接触浓度较高酸性气体或油性物质，防止沸石中毒失效。

催化剂维护（若为催化氧化型）：定期检测催化剂活性，当净化效率下降至90%以下时，需及时换催化剂；避免催化剂接触粉尘、重金属（如Pb、Hg），防止催化剂中毒。

温度控制：严格控制脱附温度（不超过250℃，否则易导致沸石烧结）和氧化温度（催化氧化不超过450℃，RTO不超过950℃），防止设备过热损坏。

预处理维护：定期换过滤器、清理喷淋塔，避免粉尘、漆雾进入转轮或氧化单元，影响设备性能和寿命。

总之，沸石转轮一体机凭借“效果浓缩+透彻氧化”的集成优势，成为当前工业VOCs治理的主流设备之一，尤其适合低浓度、大风量的废气场景，是企业实现环保达标和节能降耗的重要选择。
