沸石转轮吸附浓缩+CO

“沸石转轮吸附浓缩+CO（催化氧化）”是工业行业处理低浓度、大风量挥发性(以实际报告为主)化合物（VOCs）废气的主流技术组合，核心逻辑是通过“吸附浓缩减量+催化氧化销毁”的协同，实现VOCs效果治理与节能运行。

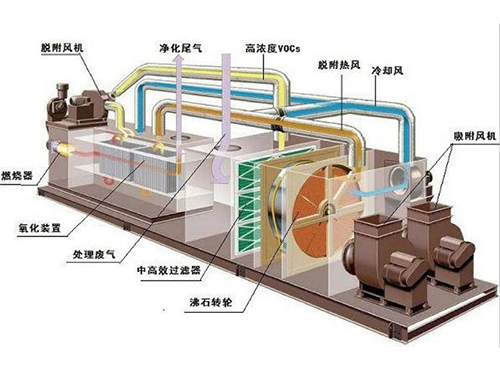

一、系统核心构成与功能分工

整套系统由“沸石转轮吸附浓缩单元”和“CO催化氧化单元”两大核心模块组成，两者分工明确、衔接紧密，形成完整的VOCs处理链条：

1.沸石转轮吸附浓缩单元

核心组件：涂覆疏水性沸石的蜂窝状陶瓷转轮（分为吸附区、生产区、冷却区，三区独立密封）、进风风机、预处理过滤器（如除尘、除漆雾装置）。

核心功能：解决“低浓度、大风量”废气处理能耗高的问题。

低浓度VOCs废气（通常几十至几百mg/m³，风量可达几万至十几万m³/h）进入转轮吸附区后，VOCs分子被沸石微孔物理吸附，净化后的洁净空气（VOCs浓度常低于50mg/m³）直接达标排放；同时转轮缓慢转动（1-6转/小时），吸附了VOCs的区域进入生产区，被少量高温生产风（180-220℃，风量仅为原废气的5%-20%）逆向吹脱，VOCs脱附后形成“浓度较高、小风量”浓缩气（浓度提升至几千至几万mg/m³）；完成生产的转轮区域再进入冷却区，经常温空气降温至40-60℃（吸附适宜温度），转回吸附区循环使用，实现“减量浓缩”目标。

2.CO催化氧化单元

核心组件：换热器（热量回收）、预热器（电加热或燃气加热）、催化反应器（内置Pt、Pd等贵金属催化剂，或MnO₂等非贵金属催化剂）、排气风机。

核心功能：将浓缩后的VOCs透彻氧化销毁。

从转轮来的浓度较高浓缩气，首优良入换热器，与催化氧化后的高温净化气（300-400℃）换热，温度初步升高（减少后续预热能耗）；若温度未达催化剂起燃温度（250-400℃），再经预热器补热至达标；随后进入催化反应器，在催化剂作用下，VOCs无需高温（远低于直接燃烧的800-1200℃）即可速度适宜氧化分解为性能稳定的CO₂和H₂O；终，高温净化气经换热器释放热量后，温度降至100-150℃，部分可作为转轮生产风的预热风（进一步节能），剩余部分通过烟囱排放。

二、系统工作流程（连续运行闭环）

废气预处理与吸附：含VOCs的工业废气先经过滤器去除粉尘、漆雾等杂质，避免堵塞沸石微孔；随后进入沸石转轮吸附区，VOCs被吸附，洁净空气排放。

转轮生产与浓缩气生成：吸附饱和的沸石随转轮进入生产区，高温生产风逆向脱附VOCs，形成浓度较高浓缩气，转轮同步恢复吸附能力。

转轮冷却与循环：生产后的转轮进入冷却区，经常温空气降温后，转回吸附区开启下一轮吸附，实现转轮连续复用。

浓缩气换热与预热：浓缩气优良入换热器，与催化后的高温气体换热升温，若温度不足，再通过预热器补热至催化剂起燃温度。

催化氧化与热量回收：达标温度的浓缩气进入催化反应器，VOCs被透彻氧化为CO₂和H₂O；高温净化气经换热器将热量传递给待处理的浓缩气，自身降温后部分回用、部分排放。

三、系统核心优势

节能性突出，运行成本低

转轮将废气风量缩小5-20倍，仅需处理小风量浓缩气，大幅降低催化氧化的预热能耗；同时CO单元产生的热量通过换热器回收，可满足生产风预热或浓缩气预热需求，部分浓度较高场景可实现“自热运行”（无需额外补热），显著减少电费、燃气费支出。

处理效率好，达标稳定

沸石对苯系物、酮类、酯类等多数VOCs吸附效率超90%，CO单元对浓缩气VOCs去除率通常＞90%，整套系统总去除率稳定在90%以上，可轻松满足GB 37822-2019等严苛环保标准。

适应性强，操作灵活

可处理风量范围广（几千至几十万m³/h）、VOCs浓度波动大（几十至几千mg/m³）的废气，且疏水性沸石对少量水汽耐受性强；系统支持PLC自动化控制，可实现一键启停、温度异常报警、故障紧急切断，操作维护简便。

安然性高，无二次污染

催化氧化温度低（250-400℃），避免直接燃烧产生NOx等二次污染物；系统配备(以实际报告为主)、超温保护、泄漏检测等装置，应对VOCs易燃易爆风险；沸石转轮使用寿命长达5-10年，催化剂寿命2-3年，固废产生量少。

四、典型应用场景

该系统专为“低浓度、大风量”VOCs废气设计，广泛应用于以下行业：

涂装行业：汽车、家具、工程机械的喷漆、烘干废气（含苯、甲苯、乙酸乙酯）；

印刷行业：塑料软包装、纸箱印刷的油墨烘干废气（含甲苯、丁酮）；

化工行业：树脂、涂料、胶粘剂生产的挥发废气；

电子行业：半导体、显示屏制造的清洗、光刻废气（含异丙醇、丙二醇甲醚醋酸酯）；

食品/医药行业：食品包装印刷、医药中间体合成的(以实际报告为主)废气。

五、关键注意事项

废气预处理不可少

若废气含浓度较高粉尘（＞10mg/m³）或粘性物质（如漆雾），需先通过滤袋、喷淋塔等预处理，防止堵塞沸石微孔；若湿度＞80%RH，建议增设具体以临床效果为主装置，避免沸石吸附水分后降低VOCs吸附效果。

避免催化剂中毒

若废气含硫（如硫化氢）、氯（如氯化氢）、重金属等物质，会导致催化剂长时间失活，需提前通过脱硫、脱氯装置处理；定期检测催化剂活性，失效后及时换。

控制转轮生产参数

生产风温度需严格控制在180-220℃，过高会导致沸石烧结损坏，过低则脱附不透彻；生产风量需与吸附风量匹配，确认浓缩倍数达标（通常5-20倍）。
