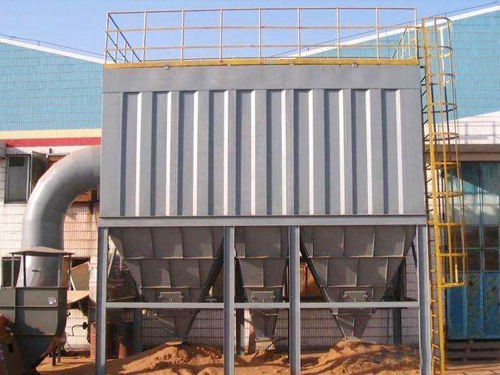

反吹风布袋除尘器

反吹风布袋除尘器是通过反向气流冲击滤袋实现清灰的一类除尘设备，凭借无需依赖外部高压气源、运行成本低、适应中低浓度粉尘工况等特点，广泛应用于建材、粮食加工、机械制造、轻工等行业，尤其适合气源条件受限或追求稳定低耗运行的场景。

反吹风布袋除尘器的结构围绕“过滤-反吹清灰-卸灰”三大核心功能设计，主要包括以下部件：

过滤系统

滤袋与骨架：核心过滤元件，滤袋多采用涤纶、丙纶、玻璃纤维等材质（根据气体温度/腐蚀性选择），通过骨架支撑保持袋体形状，避免过滤时塌陷；部分型号（如ZC型）采用梯形扁袋，可提升单位空间内的过滤面积。

花板：分隔“含尘区”（中箱体）与“净气区”（上箱体）的关键部件，滤袋通过花板上的孔口固定，确认含尘气体仅能通过滤袋进入净气区，防止短路泄漏。

上/中/下箱体：上箱体（净气区）汇集净化后气体，设有排气口；中箱体（含尘区）为滤袋过滤提供空间，设有切向或轴向进气口；下箱体（灰斗）收集滤袋抖落的粉尘，底部连接卸灰装置。

反吹清灰系统

反吹风机：提供清灰动力的核心设备，多为设备自带的低压风机（风压通常为2-5kPa），可根据滤袋阻力自动或手动启停，无需依赖工厂压缩空气系统。

反吹机构：分为“回转式”和“固定式”两类：

回转式：如ZC型的旋臂+喷口，由减速机驱动旋臂绕中心轴旋转，喷口逐个对准滤袋上口喷射反吹风，实现“分袋清灰”，清灰均匀；

固定式：通过多组反吹风管与阀门控制，按分室或分区喷射反吹风，适合大型、多室结构的设备。

控制装置：以“滤袋阻力”为核心控制信号（通过差压变送器监测），当阻力达到设定上限（通常1800-2200Pa）时，自动启动反吹风机与反吹机构；阻力降至下限（通常800-1200Pa）时停止，避免无效清灰。

卸灰系统

灰斗：下箱体呈锥形或漏斗形，内壁多设导流板或防粘涂层，防止粉尘板结；部分型号（如旋风式灰斗）可利用气流离心力预先分离大颗粒粉尘，减轻滤袋负荷。

卸灰阀：常用星型卸灰阀、螺旋输送机等，实现“密闭卸灰”，避免外部空气进入灰斗破坏负压，同时防止粉尘泄漏。

工作原理（“过滤-清灰”循环）

反吹风布袋除尘器的运行分为“过滤阶段”和“清灰阶段”，两者交替进行，确认持续稳定除尘：

过滤阶段

含尘气体从进风口进入中箱体（含尘区），气流在导流结构引导下扩散至滤袋间隙：

大颗粒粉尘（如粒径＞10μm）受重力或离心力作用，直接落入灰斗；

小颗粒粉尘（粒径0.1-10μm）被滤袋纤维阻留，粘附在滤袋外侧（外滤式设计，主流形式）；

净化后的气体透过滤袋，经花板进入上箱体（净气区），终由排气口排出。

清灰阶段

随着过滤持续，滤袋表面粉尘层增厚，设备运行阻力逐渐升高：

当阻力达到设定上限（如2000Pa），控制系统启动反吹风机，同时关闭对应滤袋的过滤气流（部分型号通过分室阀门切换）；

反吹风气流从滤袋内侧（与过滤方向相反）向外冲击，结合滤袋自身的弹性收缩，将表面粉尘层抖落；

抖落的粉尘落入灰斗，由卸灰阀排出；待阻力降至设定下限（如1000Pa），反吹系统停止，设备恢复过滤阶段。
